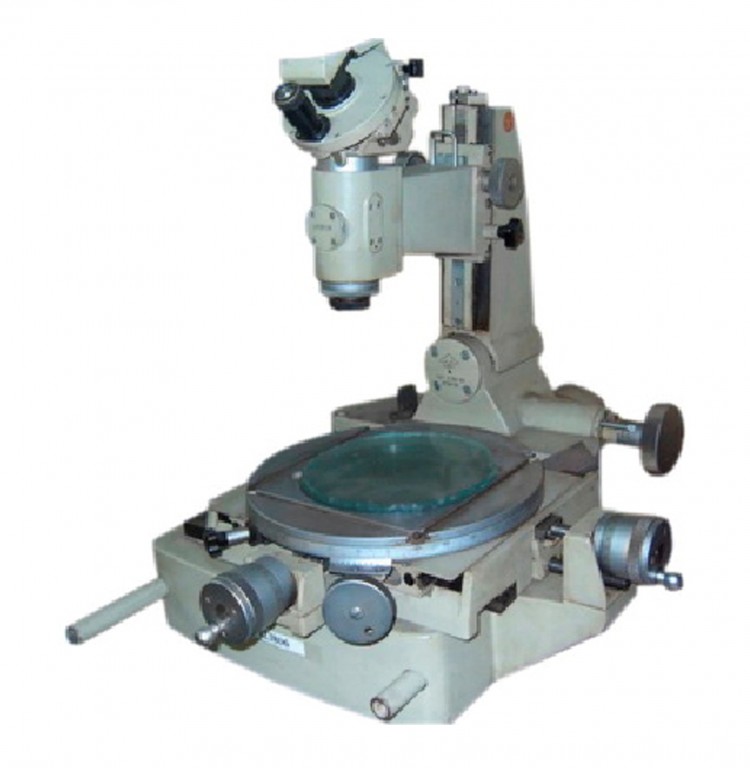

БМИ-1

Микроскоп большой инструментальный БМИ-1 предназначен для измерения:

  • в проходящем и отражённом свете наружных линейных размеров и диаметров валов до 150 мм в продольном направлении и до 50 мм в поперечном направлении;
  • углов изделий до 360" по угломерной головке и столу;
  • резцов, фрез, кулачков и другого инструмента, а также шаблонов любой формы и конфигурации, габариты которых позволяют установить их на измерительном столе микроскопа БМИ-1.

Область применения большого микроскопа инструментального БМИ-1: инструментальные цехи и измерительные лаборатории машиностроительных заводов, научные и учебные заведения.

Определение размеров осуществляется путём считывания показаний со штриховых разметок микрометрических винтов.

Измерения на микроскопе БМИ-1 проводят в прямоугольных и полярных координатах:

  •  резьбы метчиков по диаметру, шагу и половине угла профиля;
  •  резьбовых калибров по шагу (сравнительным методом), половине угла профиля, прямолинейности профиля и внутреннему диаметру (пользуясь методикой ГОСТ 8.128-74);
  •  конусных калибров, цилиндрических и конусных втулок, радиусных профилей;
  •  расстояний между центрами отверстий.
